ABSORTOMER™ </br>應力吸收彈性體  |產品介紹|產品總覽

ABSORTOMER™
應力吸收彈性體


主要用途:保護膜、內衣襯墊、口罩掛耳線、吸震材料、體感追隨形體材料




特性分類:

耐衝擊性 應力吸收性 減振性 應力緩和性 低密度 烯烴材料相溶性 加工性 衛生性





基本情報

概要

ABSORTOMER™,是三井化學採用了多年培養的聚合催化劑技術,通過控制分子結構使聚合物的粘性性質變為最大化,成功的研發出以往的聚烯烴系彈性體所不具有的應力吸收性(高tanδ)、應力緩和性等,是一種新型的α-烯烴共聚物。

此外,因ABSORTOMER™為塑膠粒狀,可簡單地添加到各種烯烴材料內,賦予應力吸收性(高tanδ)、應力緩和性等功能。



特性

應力吸收性(高tanδ)

當材料被施加振動·衝擊等機械能時, 聚合物的粘性性質便會由機械能轉換為熱能,並吸收能量。由於吸收能量,恢復原狀態速度變得緩慢,使用ABSORTOMER™後的產品可得到低反彈性效果。



減震性

ABSORTOMER™在10Hz以下的低頻率範圍內保持應力吸收性(tanδ)的峰值,與三井EPT™等其他材料進行混合後可對應很大範圍的頻率。也可藉由與其他材料的混合,調整硬度,適用於各類用途的減震材料。



應力緩和性

給與材料一定的應變後保持住,應力會經時後逐漸降低。
可減低長時間使用而引起的不適感、束縛感,提高舒適性。



輕量

在熱塑性樹脂中相對密度極低,達到輕量化的效果。



相容性/加工性

ABSORTOMER™為塑膠粒狀,一般成型條件下即可進行加工,能和各種烯烴材料混合使用。並且因為融點低,也可和EPDM等橡膠材共同加工使用。



衛生(環保)特性

適合用於須日本衛生協會的自主規定(符合聚烯烴材料規範)及FDA等的應用。油性食品等有部分有使用限制,詳細內容請諮詢本公司。







特性詳細

物性一覽表

ABSORTOMER™現已研發了2種規格。
主要區別為硬度、耐熱性、應力吸收性(tanδ)的峰值溫度。

項目 單位 測量條件 EP-1001 EP-1013
流動性 MFR g / 10min 遵照JIS K7210
(230℃, 2.16kgf)
10 10
比重 密度 kg / m3 遵照JIS K7112 840 838
柔軟性 硬度 之後不久 遵照JIS K6253 A92 D69
15秒後 A70 D55
機械特性 拉力彈性率 MPa 遵照JIS K7127 400 1200
拉力破裂伸展 % 400 400
拉力強度 MPa 29 34
耐熱性 融點 三井化學法
10℃ / min.
130
玻璃轉移溫度 30 40
振動吸收性 tanδ 峰值 三井化學法M
1.6Hz, 2℃ / min.
2.7 1.5
峰值溫度 30 40
產品形狀 顆粒 顆粒

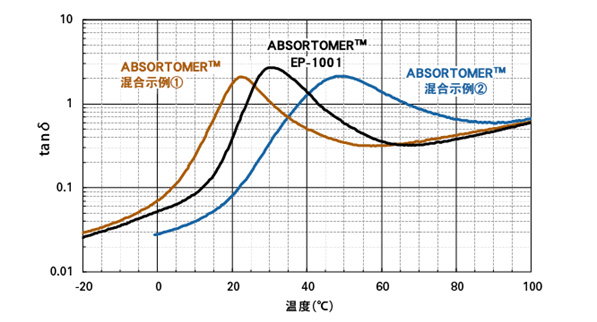

應力吸收性(高tanδ)

EP-1001的tanδ峰值落在室溫附近,峰值= 2.7與現有材料相比顯示出極高的應力吸收性。另外,與TPV以及三井EPT™等其他材料進行混合後可以控制峰值溫度的位置。

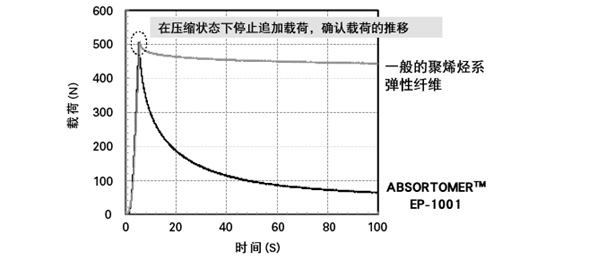

應力緩和性

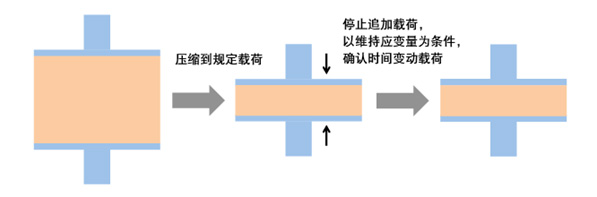

在材料上施加一定的載荷(應變)後停止追加載荷。
如果是一般的聚烯烴材料的話,因材料不吸收應力,為了保持應變,必須持續施加與初期相同的載荷。
與此相反,ABSORTOMER™是由材料吸收應力,為了保持應變,必要的載荷會隨時間的推移而降低。



射出成形條件

ABSORTOMER™與PE、PP、TPV混合後的成形條件如下。

材料 汽缸溫度 模具溫度
PE / EP-1001, P / EP-1013 180~230℃ 20~40℃
PP / EP-1001, PP / EP-1013 180~230℃ 20~60℃
TPV / EP-1001, TPV / EP-1013 180~230℃ 20~40℃
苯乙烯系彈性纖維/EP-1001, 苯乙烯系彈性纖維 / EP-1013 180~230℃ 20~40℃



押出成形條件

ABSORTOMER™與PE、PP、TPV混合後的成形條件如下。

材料 汽缸溫度
EP-1001, EP-1013 180~230℃
PE / EP-1001, PE / EP-1013 180~230℃
PP / EP-1001, PP / EP-1013 180~230℃
TPV / EP-1001, TPV / EP-1013 180~230℃
苯乙烯系彈性纖維/EP-1001, 苯乙烯系彈性纖維 / EP-1013 180~230℃





產品目錄

ABSORTOMER_flyer

商品己加入詢價車

Faded Short Sleeve T-shirts

ABSORTOMER™
應力吸收彈性體

主要用途:保護膜、內衣襯墊、口罩掛耳線、吸震材料、體感追隨形體材料
