Mipelon™ (UHMW-PE)
用途分類：
工業機械和設備 其它化學品
特性分類：
抗衝擊性 耐磨性 抗藥性 潤滑性
基本情報
概要
MIPELON™是三井化學開發出來的微粒超高分子量的聚乙烯粉。一般的超高分子量聚乙烯粉，平均粒子直徑為150～200µm，而且無法通過粉碎進一步微粒化。但三井化學利用的特殊聚合技術，維持MIPELON™的高分子量的同時，其平均粒子直徑低至25～30µm，實現微粒化。
將之添加到各種樹脂或橡膠等材料中，可增加潤滑性、耐磨損性、耐衝擊性、耐化學藥品性等許多全新性能。另外，由於擁有填充劑或顏料一樣優異的分散性，可用來生產出具有良好機械物理性質的產品。
特性
- 耐磨耗: 超過PTFE、石磨等塗料添加劑的耐磨程度。
- 易分散: 真圓形狀分散效果佳，並均勻分布於添加物中。
- 孔隙均: 燒結成形因MIPELON™形狀真圓，孔隙一致，擁有良好的過濾效能。
可應用於靜音齒輪或是他材滑動件的降噪改質。 - 靜音(降噪):於滑脂、塗料表層分布均勻，滑動時對速度依存性低，擁有絕佳靜音(降噪)效果。
- 耐化性: 耐水・耐溶劑、耐酸・鹼性。
用途
樹脂・橡膠改質，如濾心、過濾網。也可添加於潤滑油、油墨、 塗料、塗膜增加潤滑及耐磨性改質。
特性詳細

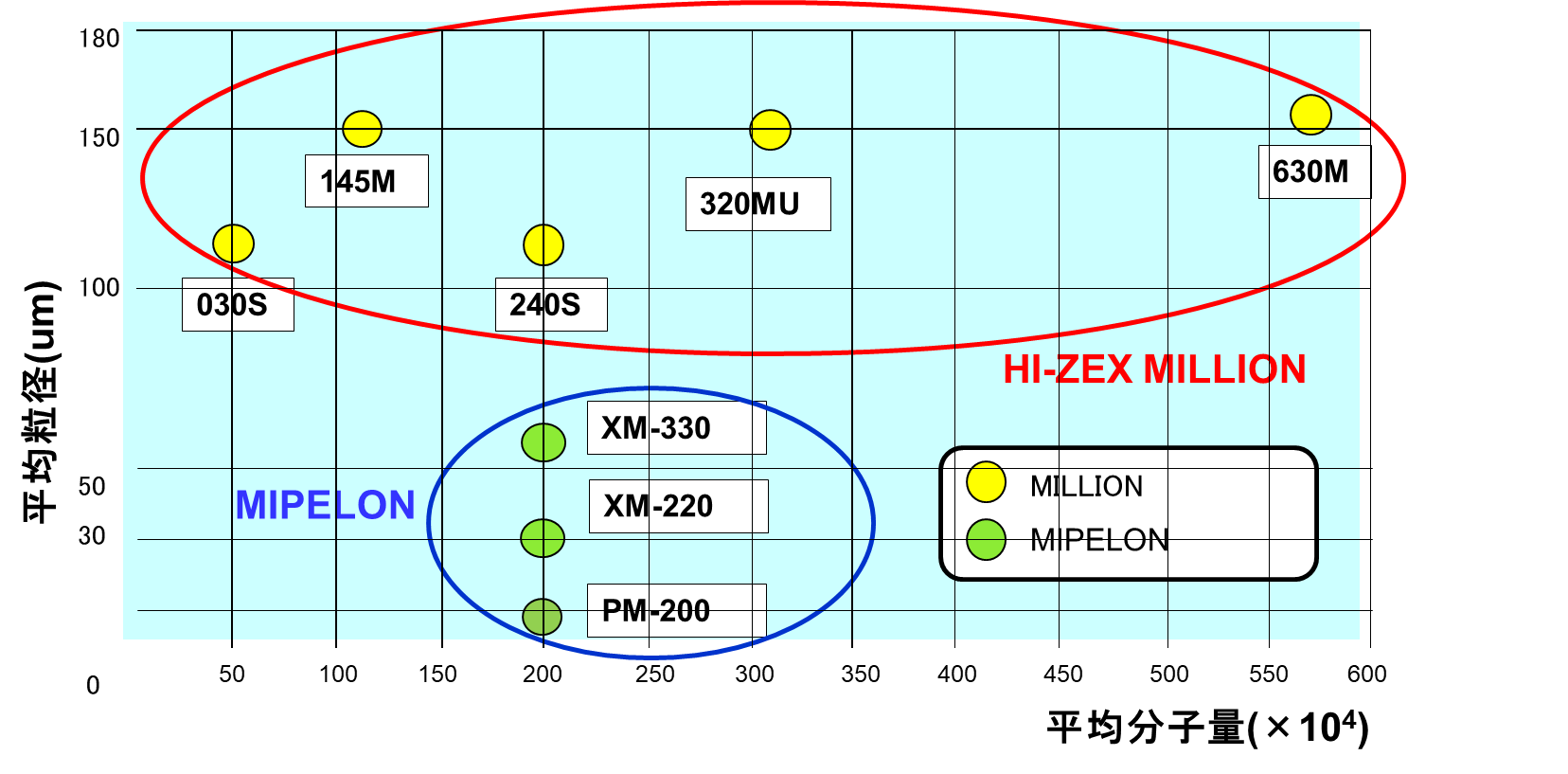

三井超高分子量聚乙烯的系列化產品
多種類粒徑、分子量牌號供選擇
|
 |
|
MIPELON™（450倍）真圓形狀 |
一般的聚乙烯（450倍） |

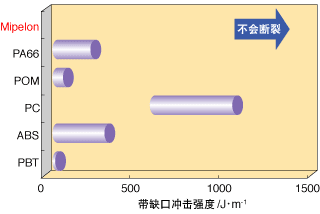

MIPELON™的耐衝擊強度

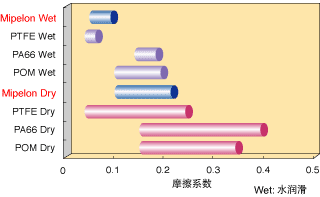

MIPELON™的摩擦係數

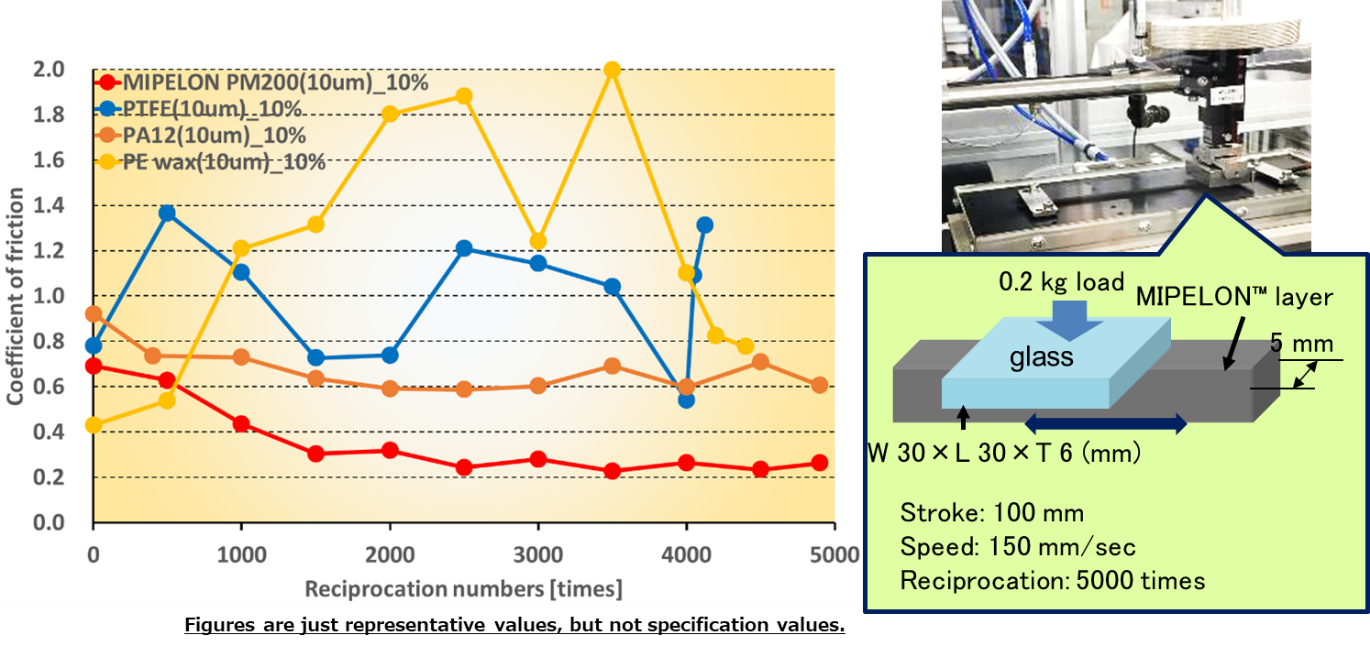

MIPELON™和PTFE、PA12、PE WAX的耐久穩定性及摩擦係數測試
添加製塗料、塗層劑中可以形成工功能性塗膜

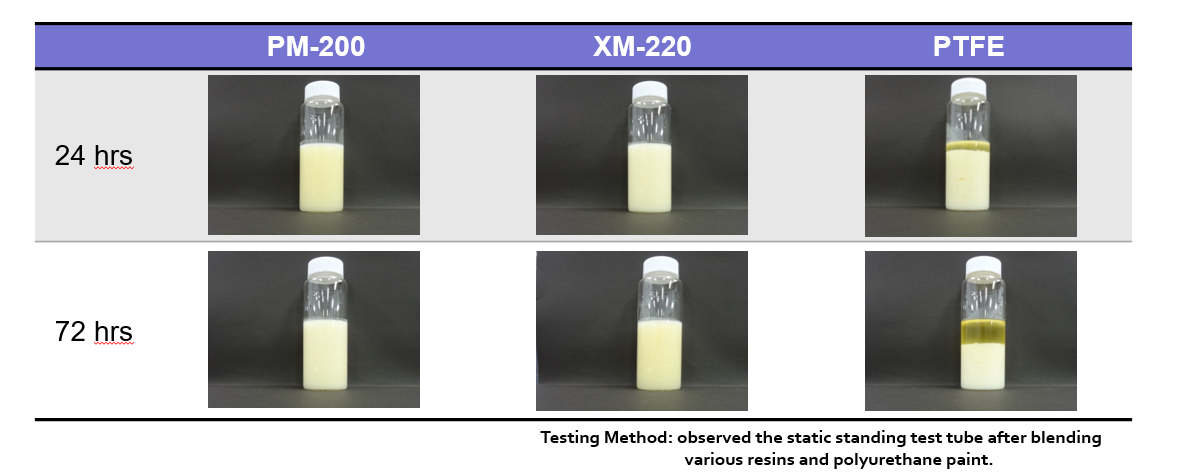

MIPELON™和PTFE分散性比較
不含鹵素，最適於最為PTFE的替代材料。
適用於PA6/66、POM、PBT、PET、PC、ABS、PPS等。

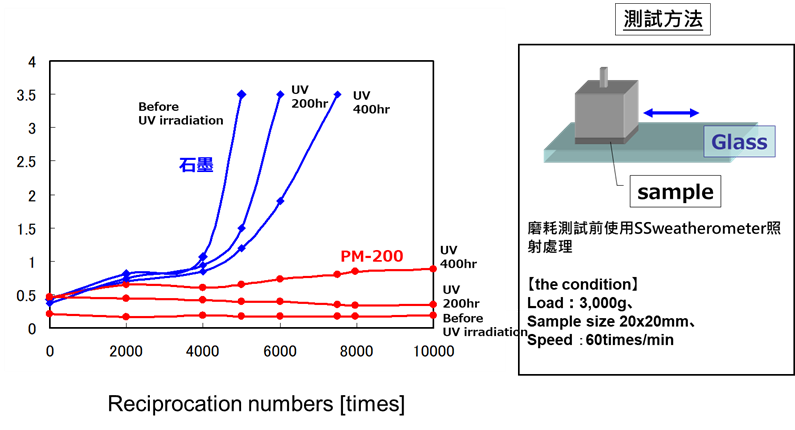

MIPELON™和石墨的耐久性及摩擦係數比較

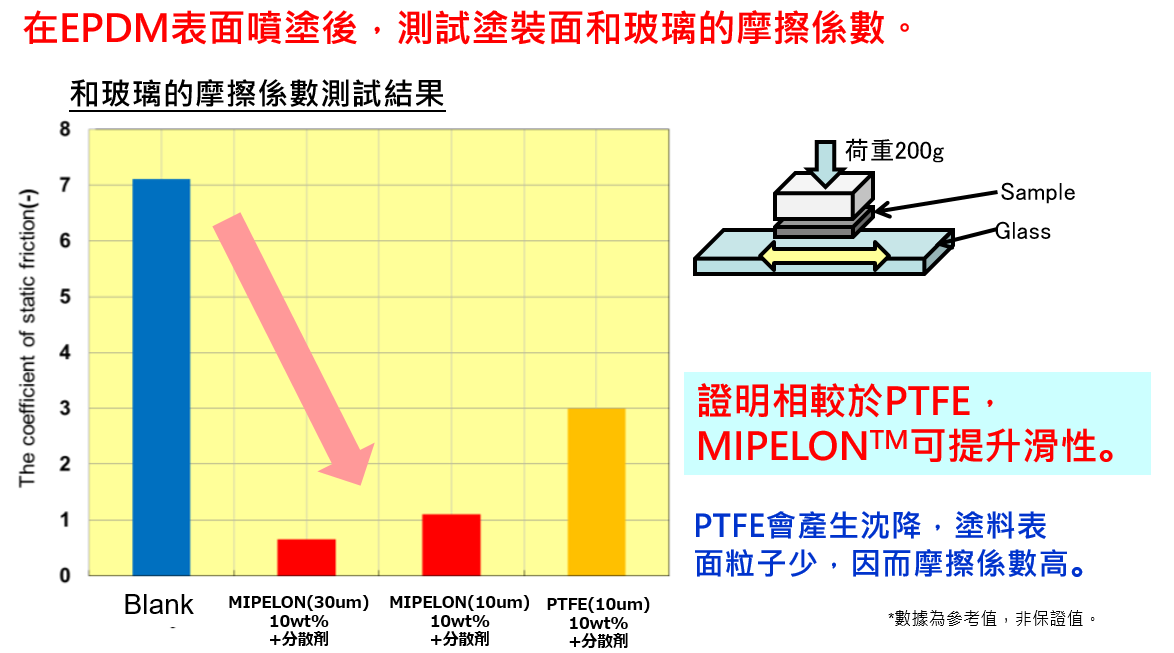

MIPELON™和PTFE在水系PU塗料應用的摩擦係數比較

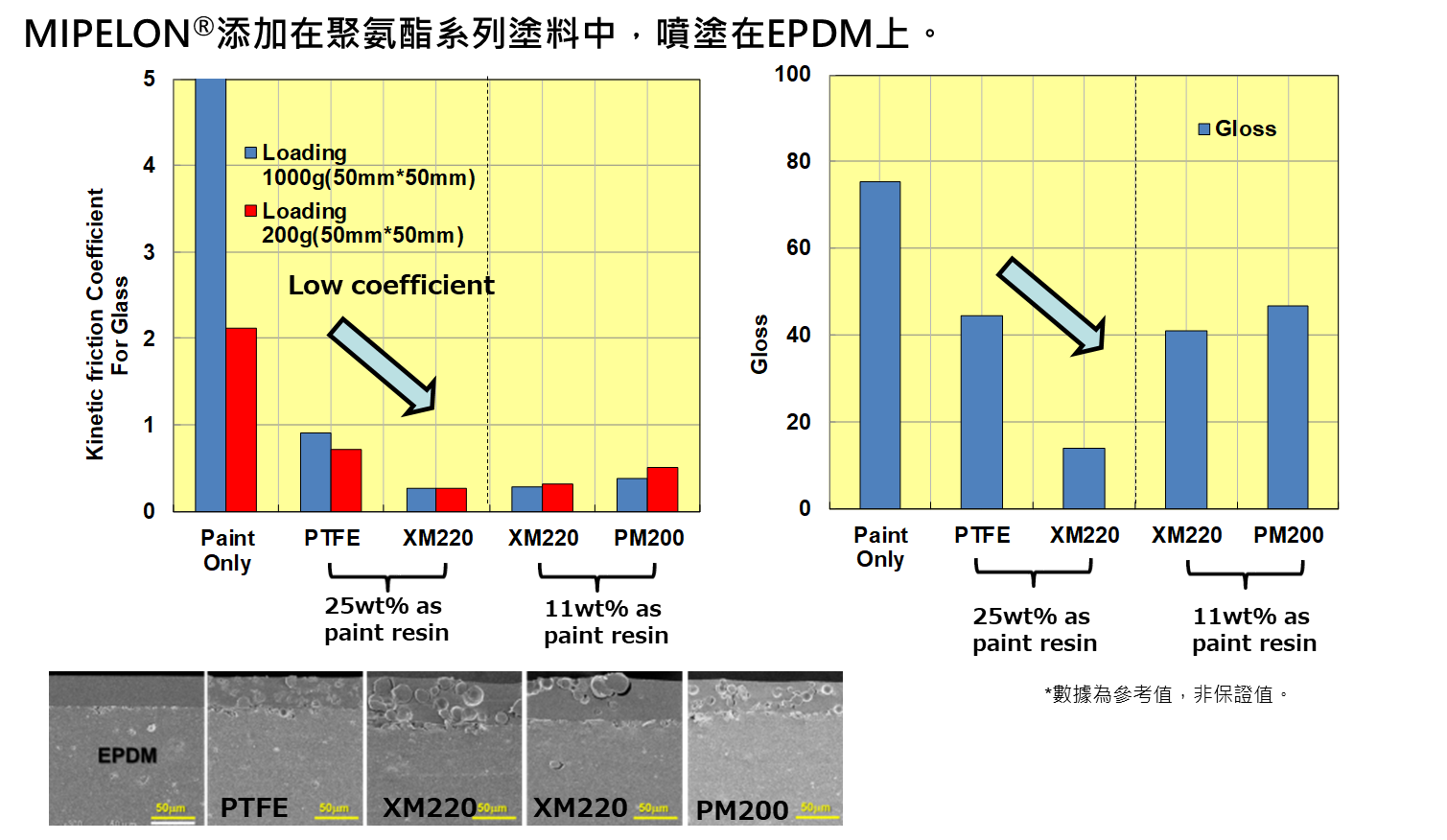

MIPELON™和PTFE動摩擦係數及光澤度比較
- 添加量只要PTFE一半即達到相同低摩擦係數效果
- MIPELON™有降低光澤度，增加霧面感的效果

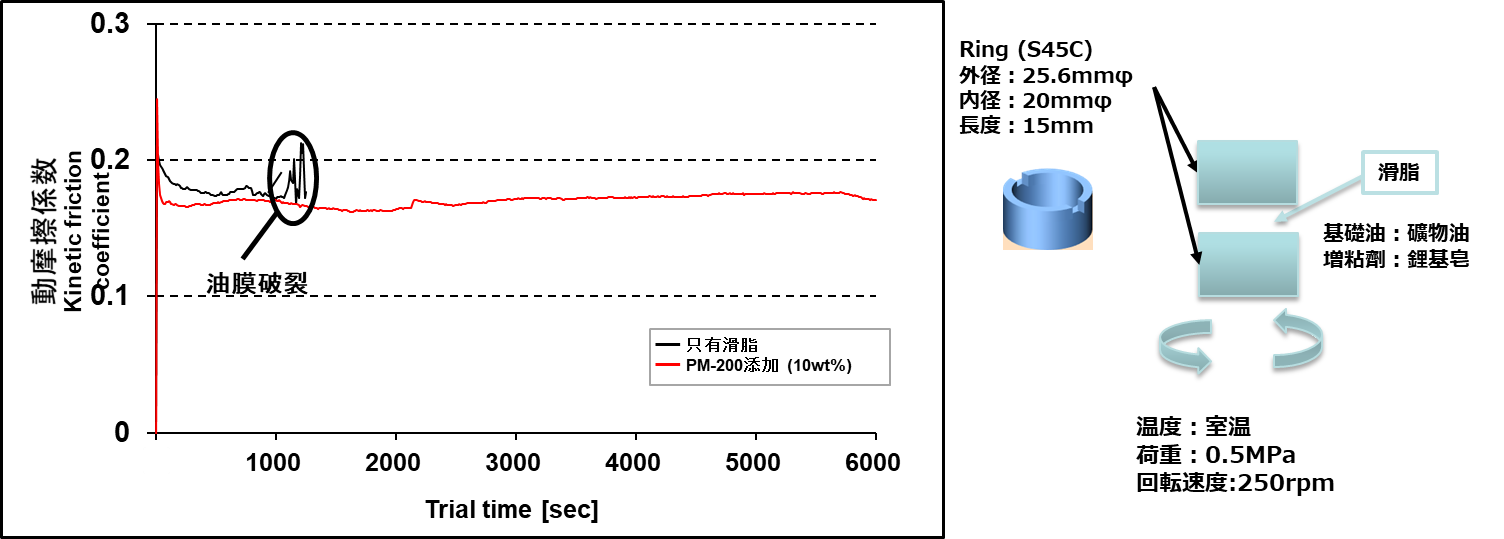

MIPELON™潤滑脂改質
- 添加至通用潤滑脂中，可形成均勻的MIPELON粒子膜。
- 降低摩擦係數，提高滑動性。
- 減少摩擦聲等異常聲音。

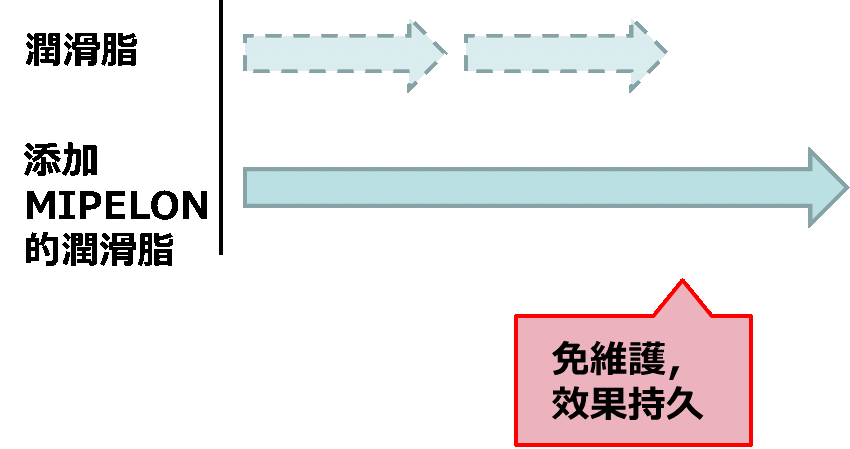

- 可獲得長期穩定的潤滑效果，利用微珠效應實現無須重複添加潤滑脂等的免維護效果。
- 減輕灰塵和異物混入導致的滑動性降低

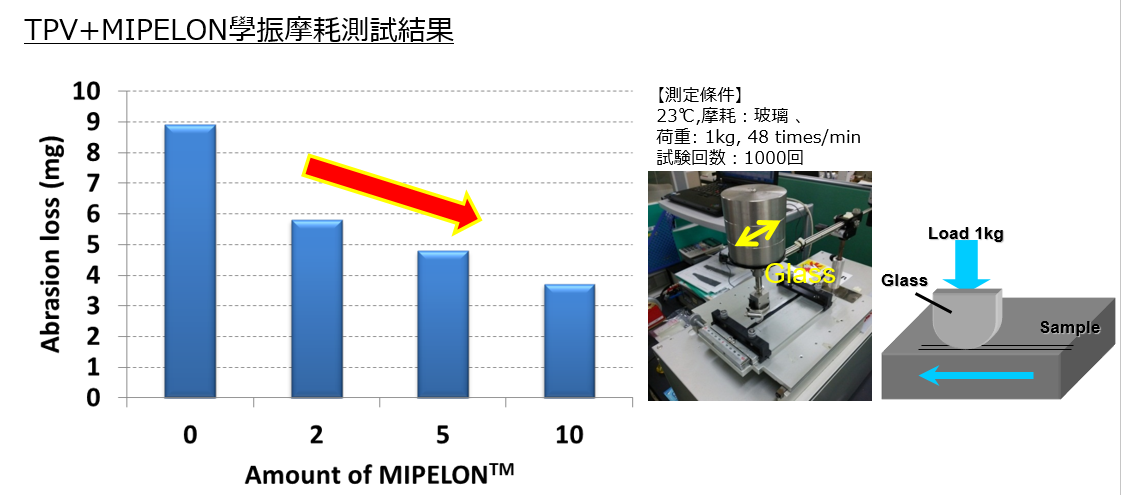

MIPELON™橡膠、熱塑性彈性體改質
- 提高滑動性
- 控制滑動磨損，提供耐久性。
- 改善醫用膠塞橡膠的針刺性，防止因磨損而導致的異物混入。
MIPELON™薄膜抗沾黏劑、開口劑
- 添加樹脂中，可以防止沾黏。
- 不像一般增滑劑經時後析出或失效。
- 也可用於有食品衛生要求的薄膜製品。

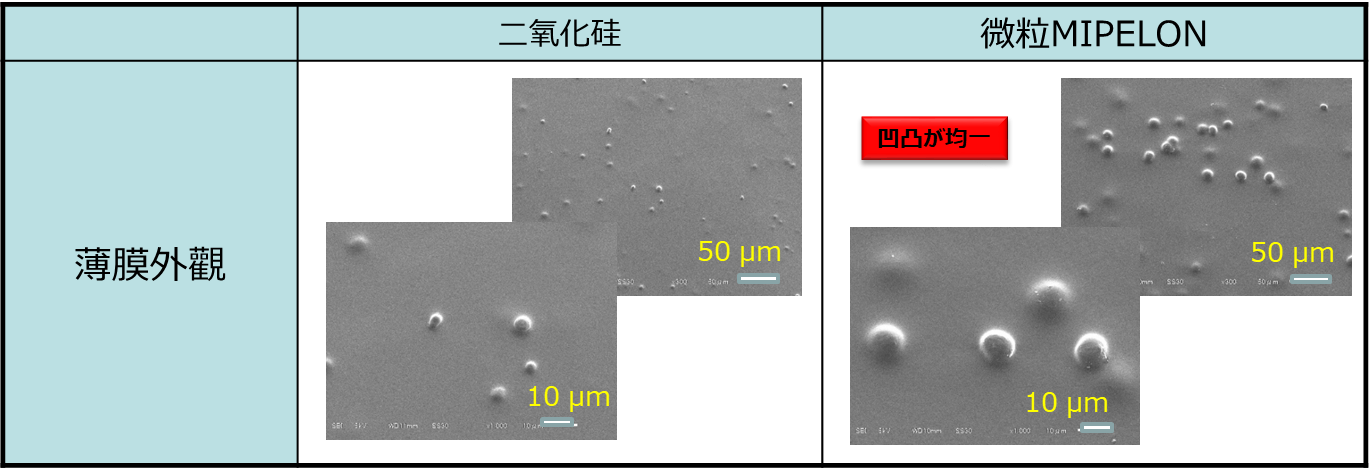

含有微粒MIPELON(PM-200)的薄膜凹凸均勻，其抗脫落性能高於含有二氧化硅的薄膜。此外，與二氧化硅相比，更少的添加量即可達到相同的效果。
用途詳細
|
樹脂、項教改質 |
多孔成形體 |
滑動性材料 |
 |
 |
 |
